您的位置：主頁 > 2G/GSM天線 > 2G/GSM內置天線 >

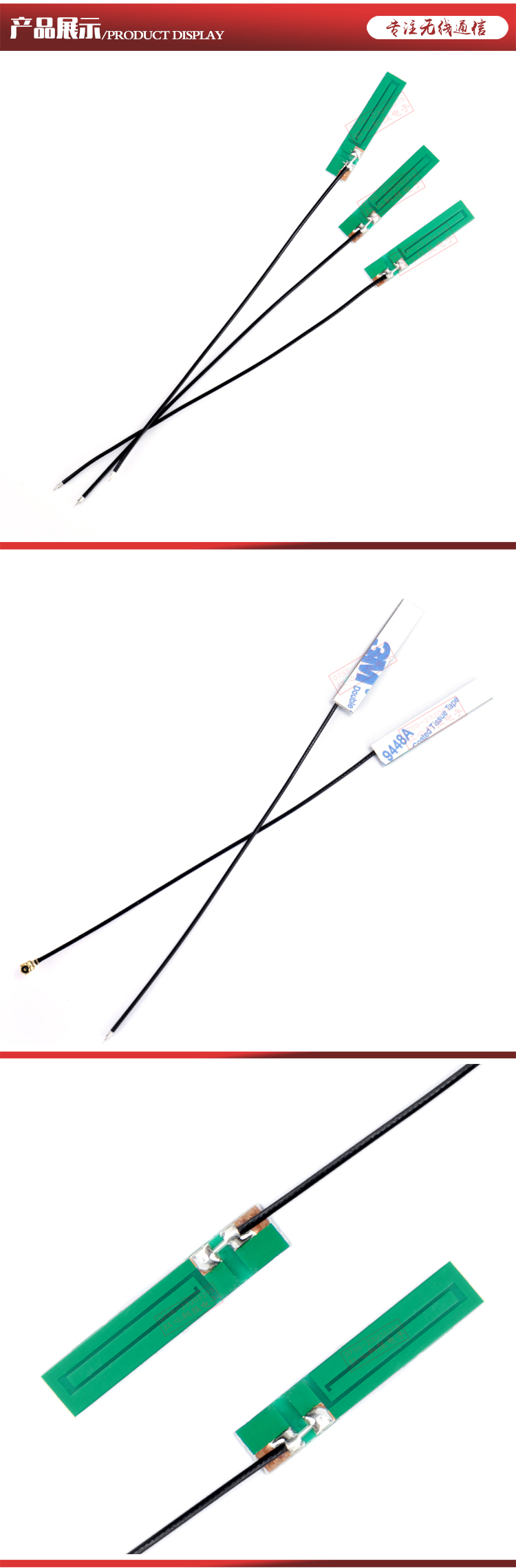

GPRS/GSM/2G/3G全向高增益內置PCB天線824-2170MHz

HX-PCB GSM-3506-120B1

咨詢熱線：0755-23205219

Design Specifications	Typical	Units
天線形式	FPC板+端子線
工作頻率(working Frequency）	824-2170	MHZ
增益( Gain)	3	DBi
天線效率 ( Antenna efficiency )	35-80	%
電壓駐波比( VSWR )	≤2
極化方式（Ploriaztion）	垂直極化
軸比（Axial Ratio）	當天線為圓極化時備注在工作寬帶內的軸比大小	N/A
輻射方向（Radiation pattern）	全向
饋電阻抗（impedance）	50	ohm
功率容量（Power handling）	33	dbm
天線接口（Interface）	IPEX 1代（可定制）
天線尺寸（Overal dimensions）	35*6	mm
工作溫度（Operatin Temp）	－30℃～70℃	℃
儲存溫度（Storing Temp）	－30℃～70℃	℃

深圳市紅心科技電子有限公司專注于天線研發、生產、銷售，是綜合一體化高科技企業。主要產品有315M天線、433M天線、470M天線、868M天線、915M天線、2.4G天線、2G天線、 GPRS天線、GSM天線、3G天線、LTE/4G天線、5G天線、5.8 G天線、RFID天線、GPS北斗內外置天線；包含 FPC天線、PCB天線、彈簧天線、銅管天線、陶瓷天線、膠棒天線、吸盤天線、車載貼片天線以及 GPS導航天線和連接線、饋線、轉接線、射頻同軸線接頭等通訊配件和通訊設備射頻器件的研發生產。
